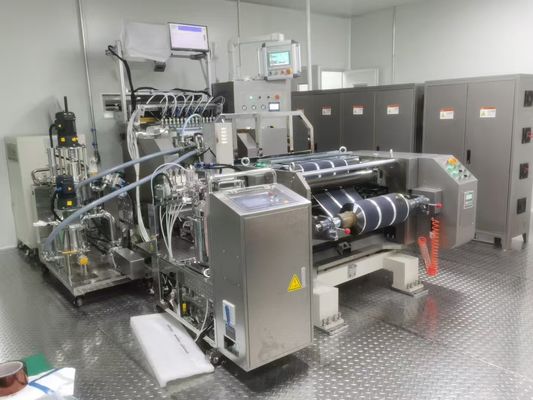

Name: Lityum İyon Pil Pil üretiyor Ekstrüzyon Slot Ölü Kaplama Makinesi
Brand: WUHAN GRACE NEW ENERGY CO., LTD.
SKU: GRS-6043 mm
Availability: InStock

Ödeme yöntemi:	T/T, Western Union

Ayrıntılar Bilgi

Ürün Tanımı

Ayrıntılı Bilgiler

Marka adı

GERUISI

Model numarası

GRS-6043 mm

Kaplama yöntemi:

Ekstrüzyon devam eden yuva kalıp kaplama

Hız:

8 m/dak

ısıtma fonksiyonu:

Max140 ℃

Rulo yüzeyinin kaplama genişliği:

480 mm

Genişlik doğruluğu:

±0,5 mm

kaplama yöntemi:

Sürekli kaplama

Ürün Tanımı

Lityum iyon pil pil üretimi ekstrüzyon yuvası kalıp kaplama makinesi

Substratın temel parametreleri
	Negatif substrat	Pozitif substrat		Notlar
İsim	bakır folyo	Alüminyum folyo
Kalınlık	(4.5-20) μm	(9-30) μm
Substrat genişliği	(400-500) mm	(400-500) mm
Kaplama parametreleri
Malzeme Adı	negatif elektrot bulamaç	Pozitif elektrot bulamaç
	Grafit, mezofaz karbon, sert karbon, vb.	Lityum kobaltat, lityum manganat, lityum demir fosfat, üçlü vb.
Çift kaplama kuru Kalınlık	(50-200) μm (folyo tek taraflı kuru malzeme hariç)	(50-200) μm (folyo tek taraflı kuru malzeme hariç)
Islak kaplama kalınlığı	100μm ~ 400μm	100μm ~ 400μm
Sağlam içerik	(45-48) %	Üç Yuan:% 66-70 Manganez:% 66-70 Lityum demir:% 52-58 Saf Kobalt:% 66-70		Katı içerik varyasyon aralığı: ± 0.5; Sıcaklık: 26 ± 2 ℃;
Özgül ağırlık	(1.0-1.5) g/cm³	(1.0-2.5) g/cm³
Viskozite	2000-4000 CPS	Üç Yuan: 4000-6000cps Manganez: 4000-6000cps Lityum demir: 8000-12000cps Saf Kobalt: 4000-6000cps		Negatif elektrot viskozite varyasyon aralığı: ± 200/2H; Viskozitenin varyasyon aralığı: ± 500/2H;
Sıcaklık	Elektrikli ısıtma yöntemi kullanılarak RT ~ 140 ℃ işlem kontrolüne göre
Çözücü	NMP yağ sistemi/su sistemi	NMP yağ sistemi/su sistemi
Ağırlık hatası	Tek yan ≤ ±% 1.3 çift yan ±% 1.2	Tek yan ≤ ±% 1.3 çift yan ±% 1.2
Makine Temel Parametreleri
Kaplama rulo genişliği	600mm
Etkili kaplama Genişlik	480mm ve aşağıda;
Kaplama yöntemi	Sürekli, boşluk ekstrüzyon kaplaması (şerit kaplama dahil)
pansuman kaplama Hız	1 ~ 8 m/dk (bulamaç durumu ve kaplama işlemi ayarı ile ilgili);
Maksimum makine Hız	30m/dakika
Güç	380V x 50Hz, 3 faz (kontrol gücü 220v x 50Hz, tek faz)			koruyucu topraklama
Toplam güç	Maksimum 145kw
Hava kaynağı	0.6mpa
Makinenin genel boyutları: 20 uzun x 3.4 genişliğinde x 3.0 m yüksekliğinde (konfigürasyonla ilgili olarak, her ek kalınlık ölçümü için uzunluk yaklaşık 1,5m daha uzundur)
4 Güvenlik Gereksinimleri
İlgili ulusal standartlara uyun.
5. Çevresel Gereksinimler
Ekipman Çevre Gereksinimleri: Ortam sıcaklığı 20-28 ℃,%35'in altında nem, yanıcı, aşındırıcı gaz; Temizlik: Sınıf 100000; Sıkıştırılmış hava: kurutma, filtreleme ve stabilize edici basınçtan sonra: hava basıncı 5.0kg/cm2'den büyüktür; Hava tüketimi yaklaşık 4m 3/s'dir; Ekipman Gürültü Gereksinimleri: Ekipman çalışma konumu ölçümü, gürültü ≤ 75dB; Zemin Gereksinimleri: Temel çimento zemini veya terazzo zemini, düzlük 2mm/㎡, rulman kapasitesi 1000 ㎏/㎡;
5. Kurutma Parametreleri
Kurutma Fırın Seri Numarası	Kurutma Hava Modu		Sıcaklık	Uzunluk
HAYIR. 1 HAYIR. 2 HAYIR. 3 HAYIR. 4	Sıcak hava sirkülasyon sistemi, sırasıyla rüzgardan yukarı ve aşağı aktif şanzıman Sıcak hava sirkülasyon sistemi, sırasıyla rüzgardan yukarı ve aşağı aktif şanzıman Sıcak hava sirkülasyon sistemi, sırasıyla rüzgardan yukarı ve aşağı aktif şanzıman Sıcak hava sirkülasyon sistemi, sırasıyla rüzgardan yukarı ve aşağı aktif şanzıman		70 - 110 ° C 70 - 140 ° C 70 - 140 ° C 70 - 110 ° C	3m 3m 3m 3m
Sıcaklık Kontrol Bölgesi Sayısı:	4 bölüm (3 m bölüm)
Toplam fırın uzunluğu:	Yaklaşık 12 metre
Isı kaynağı:	Elektrikli ısıtma
Sıcaklık:	Max: 140 ℃
Fırın yüzeyi Sıcaklık:	Sıcaklık artışı 50'den fazla değildir (Fırın kapısı hariç)

Her parçanın yapısına giriş
- gevşeme mekanizması

Seri numarası	Proje	Parametreler	Notlar
	Çerçeve	Dikey Plaka Sabit Tip, Büyük Plaka Nikel Kaplama, Paslanmaz Çelik Yan Elektrik Kutusu (Paslanmaz Çelik Mat Tel Çizim Tedavisi), Manuel Rulo Değişimi	1 set
	Gevşeme yönü	Yukarı veya aşağı doğru
	Rulo çapı	Maksimum 550mm
	Rulo ağırlığı	Maks. 600kg/rulo
	Mandrels kullanın	İç daire çapı: (76.2-80.0) mm Malzeme: Alüminyum Tüp, Karbon Çelik Tüpü, ABS Güçlendirilmiş Plastik, Kağıt Tüp	1 set
	şişmanlık şaftı	Aktif gevşeme ve geri sarma fonksiyonları ile şişme şaft yapısı (3 inçlik şaft)	1 set
	gerilim sistemi	Motor + gerilim sensörü; Gerginlik aralığı: 10-300 n genel genişlik	1 set
	Bant platformu	Platform: Üstte bir kılavuz oluk bulunur ve platform bir ölçek ile kakılır. süngü şeridi: Çift basınçlı çubuk tipi, şeridi keserken metal parçacıklarından kaçınmak için çukur lastik şeritle doldurulur	1 set
	düzeltme sistemi	Ultrasonik test, şeffaf malzemeleri tespit edebilir, ± 0.5 mm'lik düzeltme doğruluğu Düzeltme İnme> 80mm
	Kılavuz rulo	Ayna Alüminyum Rulo, Yüzey Anodize

Kaplama cihazı

Seri numarası	Proje	Parametreler	Notlar
	Kaplama yöntemi	Sürekli, boşluk ekstrüzyon kaplaması, şerit kaplama
	Ölmek	Mikrometre ile yerli kalıp başı, dudak yüksek aşınmaya dayanıklı ve korozyona dayanıklı sert alaşım çelik, düzlük ≤ 2 um ile kakma, manuel ciro temizliği, conta değiştirme ve konumlandırma fonksiyonları
	Çerçeve	S235A çelik plaka, nikel kaplama
	Kaplama silindir özellikleri	φ260mm, özel çelik tüp, sert krom kaplama Daire Tesisi Doğruluğu ≤ 2um (Mekanik Saat Tespiti) Sürüş ve dönerken her parçanın anormal gürültü, anormal titreşim ve ısı üretimi yoktur.
	NIP Roll Spesifikasyonu	φ120mm çelik silindir, EPDM ile kaplanmış, sertlik 68 ± 3 iletkenlik ile Silindirin açılış ve kapanış eylemini elde etmek için düğme çalışma silindiri Güvenlik kapağıyla
	Ekstrüzyon film kafası Taşınmak	Temel Sürücü: Düğme İşletimi (geniş bir aralıkta hareket etmek için silindir kullanın) Boşluk Kesme: Düğme İşlemi (Servo Motor Eylemini Kullanarak) Boşluk algılama: ızgara cetveli (doğruluk 0.1um)
	Kaplama valfi	Pnömatik temizlik valfi
	Rulo malzemesi	Ayna alüminyum silindirin dış çapı 110 mm'dir ve yüzey pozitif dereceli ile işlenir.
	Sıvı düşme Almak	Sus304'ten yapılmış alıcı kutu, boru hattından atık namlunun dışına akar.
	Çalışma tezgahı	Adımlar ve korkuluklar, paslanmaz çelik
	Kırık Kemer Tespiti	Kırık kemerin algılama fonksiyonu eklendi

Pompalama sistemi

Seri numarası	Proje	Parametreler	Notlar
	vidalı pompa	Japon God of War vidası pompası, hassas gezegensel azaltıcı tahrikli servo motor
	Transit tankı	Seviye kontrolü, basınç kontrolü, elektrikli yavaş karıştırma, ayarlanabilir hız, hacim 30 litre
	Malzeme getirisi	Malzeme Geri Çekme Kaplama Kontrolörü
	Filtre	Dinamik filtre ile ağ sayısı müşteri ihtiyaçlarına göre özelleştirilebilir (120, 150, 200 ağ)
	demir atma	10000 Gauss'un üzerinde
	Borular ve aksesuarlar	Paslanmaz çelik hızlı konektörler ve paslanmaz çelik bağlantı parçaları
	Basınç İzleme Sistemi	Ekstrüzyon başı boşluğunda, pompa çıkışında ve geri dönüş boşluğunda bulamaç basıncının (diferansiyel basınç) izlenmesi, doğrulukla ≤ 0.005MPa

Kurutma fırını

I ila iv bölümleri
Seri numarası	İsim	Parametreler	Notlar
1	Model	Sıcak hava sirkülasyon sistemi, üst ve alt yüzeylerden hava püskürtme
2	Fırın uzunluğu	3 metrelik her bölüm, toplam 12 metre	Fırının toplam uzunluğu yaklaşık 12418mm
3	Sıcak hava sıcaklığı	RT - 140 ° C
		Sıcaklık Kontrol Doğruluğu: Sıcaklık Set değeri ± 1 ° C
		Sıcak hava sıcaklığı: Nozulda ± 3 ° C
4	Fırın gövdesi	Kutu Malzemesi: Paslanmaz Çelik Plaka	Patlamaya dayanıklı port ve rüzgar basıncı izleme dahil
		Yalıtım tabakası: 100mm kalınlığında dolu yalıtım pamuğu
		Fırın Astarı 304 Paslanmaz Çelik, Paslanmaz Çelik Yataklar
5	Ameliyat kapısı	Çalışma yan alanında
6	Kılavuz rulo	Ayna Alüminyum Silindirin Yüzey Eloksallaştırılması (Sürücü ile)
7	Temiz hava kanalı	Paslanmaz çelik plaka
8	Sıcak hava nozeti	Üst ve alt uçlar: paslanmaz çelik; Hava nozeti çıkarılabilir ve temizlenebilir ve en iyi kurutma verimliliğini sağlamak için yükseklik ayarlanabilir
9	Sıcak hava sirkülasyon sistemi: Dolaşan fan	Hava akışıyla temas eden alandaki tüm paslanmaz çelik; Birincil filtre, çıkarılabilir temizlik, 3kW paslanmaz çelik fan, inverter ayarı ile
9	Isıtıcı	24kW elektrikli ısıtma
10	Dolaşım hava kanalı	Paslanmaz çelik plaka, sıcak hava sirkülasyon ünitesi için bükülmüş
11	Filtre (yeni hava çıkışı)	150 örgü paslanmaz çelik örgü	Çıkarılabilir
12	Kutup parçası giriş ve çıkış bağımsız negatif basınç boşluğu	0.3 m uzunluğunda negatif basınç yapısı çözücü sızıntısını önler
13	Sıcaklık Ölçüm Noktası	Üst ve alt hava memesinin hava çıkışı
14	Egzoz Fanı:	Toplam egzoz havası iki bölüme ayrılır ve sırasıyla frekans dönüştürücü tarafından kontrol edilir. Toplam egzoz havası hacmi 9000 metreküp/saattir	Bartik B, Geri Dönüşüm Sistemi ile donatılmıştır
15	Egzoz kanalı:	Yüzey ile işlenmiş çelik plaka, vücut ve egzoz fanı arasında kullanım için bükülmüş
16	Outlet mühür kutusu:	İç yüzey: SUS304 Çelik Plaka
17	Tırmanış Cihazı	Fırını bantlayın ve temizleyin
18	Sıcaklık Ölçüm Noktası	Üst ve alt hava memesinin hava çıkışı
19	NMP kurtarma	Yalnızca fan arayüzü ve kontrol arayüzü sağlanır
20	NMP konsantrasyonu tespiti	Her bölüm NMP sensörü arayüzü için ayrılmıştır ve pozitif kutup 1 set algılama sistemi ile donatılmıştır. 1. Algılama konsantrasyonu%30'u aştığında, ekipman ses ve ışık alarmı yapmalı ve egzoz fan frekansını artırmalıdır; 2. Algılama konsantrasyonu%50'yi aştığında, kaplamayı durdurun ve egzoz fanı maksimum frekansta çalışır;	Pozitif montaj, Negatif

3.5.

deşarj cihazı (kuyruk)

Seri numarası	Proje	Parametreler	Miktar
1	Çerçeve	Dikey Plaka Sabit Yapı, Paslanmaz Çelik Elektrik Kutusu, Büyük Plaka Nikel Kaplama (Paslanmaz Çelik Matt Tel Çizim Tedavisi)
2	deşarj silindiri	φ160 Sert krom kaplama yüzeyli çelik silindir	1
3	nip rulosu	φ120mm çelik silindiri, EPDM ile kaplanmış, sertlik 68 ± 3, iletkenlik Eksen hareketi modu: silindir sürücüsü	1
3	nip rulosu	Güvenlik koruma cihazı ile	1 set
4	gerilim sistemi	Düşük Sürtünme Silindiri + Salıncak Silindir Yapısı + Gerilim Sensörü (Çift Kapalı Döngü Kontrolü) Gerilim aralığı: 10-300 n bütün genişlik	1 set
5	Kılavuz rulo	Ayna Alüminyum Rulo, Yüzey Anodize	1 set
6	İhracat Düzeltme Sistemi	Sapma düzeltmesi, doğruluk ± 0.5 mm	1 set
7	Kalınlık ölçümü	Çekiş ve sarma arasında kalınlık ölçüm tespit sistemi sağlanır. (Pozitif Yapılandırma X Çevrimiçi Yüzey Yoğunluk Testi, Negatif Lazer Kalınlık Ölçümü)	İsteğe bağlı

3.6.sarma mekanizması

Seri numarası	Proje	Parametreler	Notlar
	Çerçeve	Dikey plaka sabit tip, büyük plaka nikel kaplama, paslanmaz çelik yan elektrik kutusu, manuel rulo değişikliği	1 set
	Gevşeme yönü	Yukarı veya aşağı doğru
	Rulo çapı	Maksimum 550mm
	Rulo ağırlığı	Maks. 600kg/rulo
	Mandrels kullanın	İç daire çapı: (76.2-80.0) mm Malzeme: Alüminyum Tüp, Karbon Çelik Tüpü, ABS Güçlendirilmiş Plastik, Kağıt Tüp	1 set
	şişmanlık şaftı	Aktif gevşeme ve geri sarma fonksiyonları ile şişme şaft yapısı (3 inçlik şaft)	1 set
	gerilim sistemi	Motor + gerilim sensörü; Gerginlik aralığı: 10-300 n genel genişlik	1 set
	Bant platformu	Platform: Üstte bir kılavuz oluk bulunur ve platform bir ölçek ile kakılır. süngü şeridi: Çift basınçlı çubuk tipi, şeridi keserken metal parçacıklarından kaçınmak için çukur lastik şeritle doldurulur	1 set
	düzeltme sistemi	Ultrasonik test, şeffaf malzemeleri tespit edebilir, ± 0.5 mm'lik düzeltme doğruluğu Düzeltme İnme> 80mm
	Kılavuz rulo	Ayna Alüminyum Rulo, Yüzey Anodize
