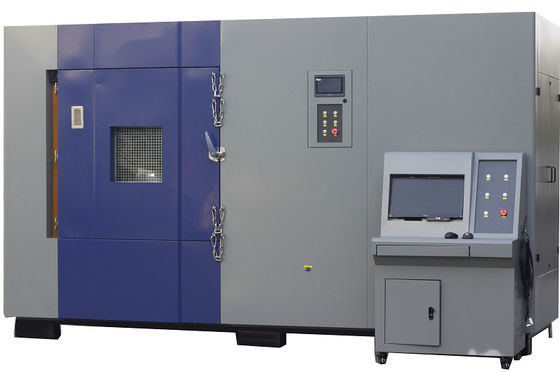

Batarya sıkıştırma iğne test makinesi

Ana teknik parametreler:

.1 Etkili hacim 5000L

.3 Test alanının iç boyutları W ((geniş) 2500mm*H ((yüksek) 1000mm *D ((derin) 2000mm

.4 Dış boyutlar W ((genişlik) 3860 mm*H ((yükseklik) 2300 mm*D ((derinlik) 2230 mm (uzak)

İpuçları: Boyut lütfen son tasarım onayını takip edin üç görüş üstünlük kazanır!

5. Güç göstergesi Bilgisayar ekranı üzerinden yüksek hassasiyetli basınç algılama ve gösterim

6 Kontrol modu Bilgisayarlı kontrol, uzaktan kablo kontrolü, testçilerin güvenliğini etkili bir şekilde koruyabilir

7 Kontrol değişkenleri PLC ve bilgisayar ayrı ayrı kontrol edilebilir ve görüntülenebilir; Basınç, vuruş, toplam voltaj veya tek voltaj tek başına veya kombinasyon halinde kontrol değişkenleri olarak kullanılabilir,ve herhangi bir koşul ayarlanmış değere ulaştığında test durur..8 Güvenlik kamera sistemi kameralar yangına, alevlere ve yüksek sıcaklığa dayanıklıdır. Patlama geçirmez kalkan değiştirilebilir ve 2 yedek parça ile birlikte gelir.

.9 Uzaktan kumanda Tüm kumanda parametrelerinin ayarlanması, veri toplama ve izleme sisteminin video kaydı cihazdan uzak bir bilgisayarda çalıştırılabilir.

.10 Çözüm doğruluğu: 0.1°C sıcaklık, 1mv voltaj

.11 1 TB'lik platformun desteklenmesi

.12 Hidrolik tahrik modu

.13 Veri toplama sıklığı: saniyede 50 kez

.14 Maksimum darbe: darbe: 600mm, kontrol doğruluğu 1mm,

.15 Sinyal iletim modu RS 232 seri portu veya USB2.0 yüksek hızlı iletim seri portu

.16 Dijital örnekleme sistemi 2 voltajı 0-60V, doğruluğu %0,1;

İki yönlü sıcaklık 0-800°C, doğruluk 0,5 °C

.17 Ekstrüzyon Hızı 1 ~ 400mm/min (düzenebilir)

.18 Penetrasyon kuvveti dijital ekranı ayarlanabilir, doğruluğu %0.1'dir.

.19 Ekstrüzyon jig ark ekstrüzyon diski (7 mm yarıçaplı), sürekli olarak çok katmanlı ekstrüzyon deformasyon doldurma elde edebilir

.20 Ana Voltaj Toplama Kanalı 1 Kanal

.21 Sıcaklık sınama aralığı 0 ~ 800°C

.22 Voltaj ve sıcaklık doğruluğu ±1%fs

.23 Basınç kontrolü servoventil kontrolü

.24 Basınç aralığı 1KN - 200KN hidrolik kontrol

.25 Basınç doğruluğu ≤±0,5 % (FSR)

.26 Basınç kontrolünün doğruluğu %1 ±

.27 Ekstrüzyon hızı 1~600mm/S ( ayarlanabilir)

.28 Yer değiştirme çözünürlüğü 0.01mm

.29 Yer değiştirme kontrolünün doğruluğu %1 ±

.30 Voltaj gösterimi doğruluğu ±0.2% FSR

.31 Basınç 0 ila 9999 saniye tutulur.

.32 Ekstrüzyon deformasyonu 0 ~ 100% çoklu dişli kumaş ayarlama, sürekli olarak çok katmanlı ekstrüzyon deformasyon yükünü elde edebilir

.33 Toplama sıklığı 100Hz

.34 Çelik iğne standart Phi 2mm - Phi 8mm yüksek sıcaklığa dayanıklı çelik iğne her 2, uzunluğu 100MM veya kullanıcı gereksinimlerine göre özel

.35 İğne ucu, pil düzleminin alt kısmından 200 mm uzaklıkta.

.36 Akupunktur hızı 1-80 mm/s hızı ile, pil plakasına dik yönden batarya plakalarına doğru

.37 Penetrasyon gücü 250KG

.38 Seyahat 500mm veya randevuyla

.39 Bağlama Modu El ile bağlama

Kısa bir açıklama

Güçli batarya paketi ekstrüder, güçli batarya paketi veya sistemlerinin, batarya hücrelerinin kullanımı, taşınması ve depolanması sırasında bataryaların sıkıştırıldığı durumu simüle etmek için kullanılır.veya pil modülleriBataryanın güçlü dış kuvvetlere maruz kaldığında karşılaşabileceği farklı durumları yapay olarak sunar ve bataryanın güvenlik performansını değerlendirmek için kullanılır.Cihaz, kişisel güvenliği kesinlikle sağlayabilir ve test sırasında batarya yangını veya patlama durumunda test ortamına zarar vermez.Gerçek zamanlı test verileri (batarya voltajı, batarya yüzeyindeki maksimum sıcaklık,deney sonuçları için basınç video verileri) akülerin ateşlenmemesi gerektiğini belirlemek için kullanılmalıdır.Test tamamlandıktan sonra patlayabilir veya duman yapabilir; Ayrıca pil üreticileri ve araştırma enstitüleri için gerekli bir test ekipmanıdır.

Kablo ceketlerin hepsi, batarya test sürecinin alevlenmesini ve yanmasını etkin bir şekilde önleyen metal yangın geçirmez borularla kaplıdır.
Stüdyonun içindeki durumu dışarıdan açıkça görebilmek için aydınlatma cihazları yerleştirin.
Test delikleri ve hava kaynağı kapıları, hava kaynağı kapıları ve egzoz fanları ile daha etkili bir şekilde test egzoz gazı ve hava basıncını hızlı bir şekilde ortadan kaldıracak;Deneme delikleri, denetleyicilerin deneme alanındaki sıcaklığı veya hava basıncını tespit etmeleri için tasarlanmıştır.;
Kontrol bölümü ve test odası ayrıdır ve belirli güvenlik önlemleri sağlanarak 1-2 metre uzaklıkta çalıştırılabilir.

Bireysel piller için mevcut test yöntemleri

---Sıkıştırma yönü: Pil plaka yönüne dik basınç uygulanır;
---Sıkıştırma plaka şekli: 75 mm yarıçaplı, uzunluğu (L) sıkıştırılmış bataryadan daha büyük olan yarı silindirli bir gövde;
---Sıkıştırma hızı: (5 ± 1) mm/s
---Sıkıştırma derecesi: Voltaj 0V'ye ulaştığında veya deformasyon %30'a ulaştığında veya sıkıştırma kuvveti 200kN'ye ulaştığında sıkıştırmayı durdurun (birincisi).
1 saat gözlemleyin.

Pil modülü için test yöntemi

---Sıkıştırma yönü: Akü modülünün, aracın genel düzeninde sıkıştırmaya en duyarlı olduğu yön aynıdır.Eğer sıkıştırmaya en duyarlı yön mevcut değilse, bireysel pillerin düzen yönüne dik basınç uygulanır;
---Sıkıştırma hızı: (5 ± 1) mm/s
---Sıkıştırma plaka şekli: 75 mm yarıçaplı, uzunluğu (L) sıkıştırılmış pilin boyutundan daha büyük, ancak 1 m'yi geçmeyen yarı silindirli bir gövde;
---Sıkıştırma derecesi: Pil modülünün deformasyonu %30'a ulaştığında veya sıkıştırma gücü pilin ağırlığının 1000 katına veya Tablo 1'de listelenen değerlerin en büyüğüne ulaştığında,10 dakika tutun ve 1 saat gözlemleyin.
