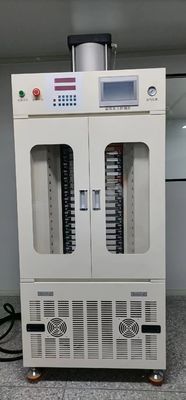

64 kanal 5V6A ile sıcak presleme formasyon dolabı

Ekipmanın bileşimi:

Ekipman dört parçadan oluşur: sıcaklık kontrol sistemi, basınç kontrol sistemi, formasyon kabin sistemi ve sabitleme mekanizması.

1. Sıcaklık kontrol sistemi

(1) Silikon ısıtma plaka tekdüze elektrikli ısıtma;

(2) Her katman ısıtıcı plakanın bağımsız sıcaklık kontrolü;

(3) Dokunmatik ekran +PLC entegre akıllı kontrol;

(4) Hücre tamamlanır ve doğal olarak soğutulur;

(5) Aşırı sıcaklık alarmı fonksiyonu.

2Basınç kontrol sistemi.

(1) Dokuz katman kaplı yalıtım kağıdı alüminyum plaka ile dikey olarak yığılmış basınç;

(2) Akıllı basınç çıkış kontrolü;

(3) Çok bölümlü basınç akıllı düzenleme kontrolü.

3. Formasyon kabine sistemi

(1) Şarj ve boşaltma ve aşırı şarj ve aşırı boşaltma koruma fonksiyonu;

(2) veri ağ depolama fonksiyonu;

(3) Voltaj algılama ve sıralama fonksiyonu;

(4) Duman alarmı fonksiyonu.

4Bağlama mekanizması

(1) Pozitif ve negatif kulak ve temas güvenilir doklama fonksiyonu;

(2) ısıtma plaka limiti, hava savunması yük hasarı temas fonksiyonu;

(3) ısıtma plaka yalıtım koruması.

5Ekipman avantajları

Pil kalınlığı aralığı 2.5-12mm, kutup bant baskı bloğunu değiştirmeye gerek yok.

6. Cihazın işletim süreci

Dolabın kapısını aç ve bataryayı koy Dolabın kapısı parametresi ayarını kapat Tıklama basın başlatmak ısıtma başlatma oluşumu sona erdirin armatürü gevşet Dolabın kapısını aç ve bataryayı çıkar.

Teknik göstergeler:

1. Döşeme mekanizmasının ana performansı

1.1 Isıtma panosu esas olarak şunlardan oluşur: bitmiş alüminyum plaka, bir tarafı 1,0 mm kalınlığında yalıtım panosu, diğer tarafı 1,0 mm kalınlığında özel silikon ısıtma panosu ile donatılmıştır,Ve tümü 300 gramlık pürüzsüz kartvizit kağıdıyla kaplıdır.;

1.2 Çalışma modu: Silindir sağdan sola doğru çalıştırılır, batarya iki katman ısıtıcı plaka arasında sabit bir konuma yerleştirilir.ve bataryanın sıkıştırma gücü, armatürün daralması ile gerçekleştirilir., Bataryanın pozitif ve negatif kulakları formasyon dolabının temasıyla güvenilir bir şekilde temas halindeyken;

1.3 Ekipman iki taraflı bir bağlantı kapısı yapısıdır, her kapıya sertleştirilmiş bir cam parçası yerleştirilmiştir, bu da armatürün iç işleyişini kolayca gözlemlemektedir;

1.4 Basınç ayarlama modu: Tek bir hücrenin uzunluğunu ve genişliğini, hücre sayısını ve her katmanın yüzey basıncını dokunmatik ekranda girer.ve PLC akıllı hesaplama ve gerekli basıncın otomatik çıkışı;

1.5 Isıtma süresi: Örnek olarak 25°C oda sıcaklığını alarak, 60°C'ye ≈15 dakika, 75°C'ye ≈25 dakika;

1.6 Bağlantı dört tel yöntemiyle yapılır ve bağlantı 24K altını fosfor bakırla kaplanmıştır, bu da temasın hassas örnekleme, aşınma direnci ve oksidasyon direnci avantajlarına sahiptir;

1.7 Sabit akım kontrol tablosu, kablolama ve temas hatalarını maksimum ölçüde ortadan kaldırmak için ölçmek için dört tel sabitleme yöntemini benimser, kullanımı ve bakımı kolaydır, yüksek test doğruluğu,Her bir bağlantı cihazı pil kanalının tamamen bağımsız bir sabit akım sabit gerilim kaynağı vardır., kendi döngüsü birbirini etkilemez;

1.8 Hızlı numune alma hızı. Eğer düşük voltaj depolama alanı yoksa, tüm kabinin denetim süresi en az 9S olmalıdır.
