Pouch Cell Top yan mühürleme gazdan arındırma ve önceden mühürleme üç bir makine

Tanıtım:

Bu cihazın esas olarak üç fonksiyonu vardır: üst tarafı mühürleme, paketleme öncesi ve vakum duruşlu gaz çıkartma, torba hücreli lityum pil için;Bu makine ekran arayüzü sınıflandırma ile doğru üst tarafı ambalaj kontrol, önceden ambalajlama, vakum statik üç fonksiyonlu. ısıtıcı mühür, vakum pompa kutusu ve otomatik olarak üst tarafında mühürleme tamamlayan pnevmatik ısı mühürleme bileşeni,Paketleme öncesi ve vakum duruşlu gaz temizleme, pil torbası hücresinin üç fonksiyonu.

Ana özellikleri:

* Baş bakır malzemeden yapılmıştır, iyi ısı aktarım etkisi, güç tüketimini tasarruf, çalışma verimliliğini artırmak, benzer ürünlere göre enerji tasarrufu;

* Üst ve alt başın basıncı, farklı işlem parametresi gereksinimlerine ulaşmak için basınç düzenleyicisi tarafından ayarlanabilir;

* Üst ve alt baş, silindir tarafından iki doğrusal kılavuzluk kafesinden geçirilir ve üst ve alt hareket esnektir.ve kılavuz, kenar mühürlenmesinden sonra ürünün paralelliğini sağlamak için doğru;

* Perspektif pencereden çalışırken boşluktaki değişiklikler gözlemlenebilir;

* Kapak boşluğu silindir tarafından çalıştırılır, döner kılavuz koltuğu tarafından yönlendirilir, esnek yukarı ve aşağı hareket, ürün mühürleme gereksinimlerini sağlamak için doğru kılavuzluk;

* Ürün pillerinin farklı özelliklerine uygulanabilir ve ayarlanması basittir ve uygundur;

* Ana makine ve kontrol kutusu bölünmüş tasarımı, böylece makine eldiven kutusu çalışmalarına yerleştirilebilir, montaj hattı çalışmalarına da yerleştirilebilir;

* Kullanımı kolay, güzel görünümlü, küçük boyutlu, hafif ağırlıklı.

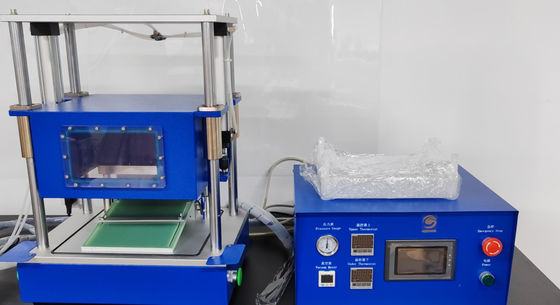

Referans için resim:

Teknik parametreler:

*PLC dokunmatik ekran otomatik kontrol;

* Bozukluk alüminyum alaşımından yapılmıştır, korozyona dayanıklı, katı yapı;

* -95Kpa'ya kadar ayarlanabilir vakum derecesi (satıcının kendi vakum pompası);

* Baş sıcaklığı: oda sıcaklığı ~ 250°C, sıcaklık ayarlanabilir;

* Sıcaklık kontrolünün doğruluğu: ±2°C;

* Sıcaklık mühür basıncı: 0 ~ 7Kg/cm2 ayarlanabilir;

* Isı mühürleme süresi: 0 ~ 99 saniye ayarlanabilir;

* Kenar genişliği: 5 ± 0.4 mm (müşteri gereksinimlerine göre);

* En fazla kenar boyutu: 200 mm;

* Maksimum pil boşaltma aralığı uzunluğu 200, genişliği 160 mm (gaz cebini de dahil)

* Mühür kalınlığı aralığı: 60 ~ 300um;

* Döşeme kalınlığı doğruluğu (mm): herhangi iki nokta paket kalınlığı farkı <15um;

* Gaz tüketimi: yaklaşık 0.2L sıkıştırılmış gaz/her mühür başına bir kez;

* Hava basıncı çalışma hızı: ≥180 kere / saat;

* Güç: 300w ısıtıcı boru, yaklaşık 0.6KW ısıtıcı güç tüketimi;

* Güç kaynağı: 220V/50Hz;

* Sıkıştırılmış hava kaynağı: 0.5 ~ 0.8Mpa; Eldiven kutusunda kullanıldığında, silindir güç kaynağı eldiven kutusunda kullanılan çalışma gazıyla tutarlı olmalıdır.

Ekipmanın boyutları:

* Toplam boyut: çalışma bölümü: 470mm * 485mm * 435mm;

Kontrol kutusu: 420mm * 325mm * 225mm;

* Ağırlık: yaklaşık 50Kg.

Ekipmanın bileşimi:

Bu makine aşağıdaki parçalardan oluşur:

1Mekanik parça: alt şablon mekanizması, vakum oda mekanizması, tahrik mekanizması, kılavuz mekanizması, taban mekanizması, elektrikli kutu kontrol kısmı vb.

2Elektriksel parça: Pnömatik bileşenler, katı durum releri, solenoid valfleri, fotoelektrik anahtarları vb.

3 Ana bileşenler:

Silindir: AIRTAC;

Saklama: NSK iç kalitesi yüksek;

Termostat: Omron (Japonya'dan ithal edilmiştir);

Zaman rölesi: Omron / yerli kalite;

Ara röle: Omron (Japonya ithalatı).

Bakım yöntemleri ve önlemler:

1Yukarı ve alt tahtaları ve vakum odasını sık sık temiz tutmak için silin.

2Hareketleri pürüzsüz tutmak için rulmanın hareketli parçalarını yağlayın.

3Uzun süre kullanılmadığı takdirde, mekanizmanın hareketli parçalarının yüzeyini temizleyin ve yüzey pas karşıtı yağ korumasıyla püskürtülmelidir.

4Masinanın çeşitli bölümlerindeki vidaları, fındıkları, iğneleri ve diğer sabitleyicileri düzenli olarak kontrol edin, gevşemesini ve makine kalitesi kazalarını ve kişisel kazaları önlemek için.

Güvenli çalışma prosedürleri:

1Ellerinizi veya diğer parçalarınızı vakum odasına, top rehberi kolunun hareketli parçalarına veya kişisel yaralanmaya neden olabilecek tehlikeli alana uzatmayın.Kazayla yaralanmaktan kaçınmak için iki veya daha fazla kişinin makineyi çalıştırmasına izin vermeyin..

Not: Elektrikli koruma cihazı ile, koruma kapağı, koruyucu kapağın içindeki hareketli parçaların kişisel güvenliği sağlamak için.

2Yabancı teknisyenler ve görevli personel, ekipmanları keyfi olarak söküp düzenleyemezler.

3İzin almadan devre bileşenlerini sökmeyin.
