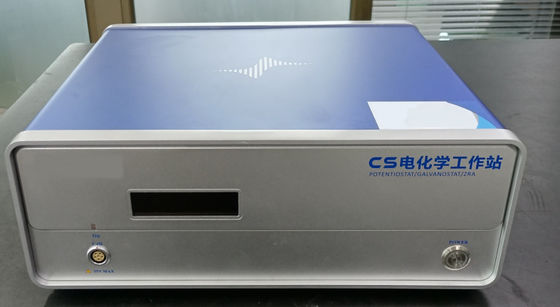

Batarya Laboratuvarı için Elektrokimyasal Çalışma İstasyonu

Sabit potansiyel Potansiyel kontrol aralığı: ±10V

Sabit akım kontrol aralığı: ±2.0A

Potansiyel kontrol doğruluğu: 0.1% × tam ölçekli okuma ±1mV

Mevcut kontrol doğruluğu: 0.1% × tam ölçekli okuma

Potansiyel çözünürlük: 10V ((> 100Hz), 3V ((< 10Hz)

Akım duyarlılığı: 1pA

Potansiyel yükseliş süresi: <1S(<10mA), <10S(<2A

Referans elektrot giriş impedansı: 1012 ̊20pF

Akım aralığı: 2nA ~ 2A, toplam 10 durak

Tank basıncı: ±21V

Maksimum çıkış akımı: 2.0A

CV ve LSV tarama hızı: 0.001mV ~ 10000V/s

CA ve CC atış genişliği: 0.0001 ~ 65000s

Tarama akımı artışı: 1mA@1A / mS

Potansiyel tarama sırasında potansiyel artış: 0.076MV-@1V / mS

SWV frekansı: 0.001 ~ 100KHz

DPV ve NPV nabız genişliği: 0.0001 ~ 1000s

AD veri toplama: 16bit@3.6MHz, 20bit@1KHz

DA çözünürlüğü: 16 bit, oluşturma süresi: 1s

CV'nin minimum potansiyel artışı: 0,020mV

IMP frekansı: 10Hz~1MHz

Düşük geçişli filtre: 8 bölüm programlanabilir

Akım ve potansiyel aralığı: Otomatik ayar

Arayüz iletişim modu: USB2.0

2Elektrokimyasal impedans fonksiyon indeksi

Sinyal jeneratörü:

Frekans yanıt: 10Hz~1MHz

Frekans doğruluğu: % 0.005

AC sinyal amplitudu: 1mV~2500mV

Sinyal çözünürlüğü: 0.1mV RMS

Dc yanlısı: -10~+10V

DDS çıkış impedansı: 50

Dalga şekli: sinüs dalgası, üçgen dalga, kare dalga

Sinüs dalgası bozulması: <1%

Tarama modu: logaritma/düzgün, artış/azalma

Sinyal analizatörü:

Minimum entegrasyon süresi: 10mS veya maksimum döngü süresi

En fazla entegrasyon süresi: 106 döngü veya 105S

Ölçüm süresi gecikmesi: 0 ~ 105 saniye

Dc ofset tazminatı:

Otomatik potansiyel telafi aralığı: -10V~+10V

Akım telafi aralığı: -1A~+1A

Bant genişliği ayarlama:

Otomatik veya manuel Ayarlar, toplamda 8 seviye ayarlanabilir

2Elektrokimyasal impedans fonksiyon indeksi

Sinyal jeneratörü:

Frekans yanıt: 10Hz~1MHz

Frekans doğruluğu: % 0.005

AC sinyal amplitudu: 1mV~2500mV

Sinyal çözünürlüğü: 0.1mV RMS

Dc yanlısı: -10~+10V

DDS çıkış impedansı: 50

Dalga şekli: sinüs dalgası, üçgen dalga, kare dalga

Sinüs dalgası bozulması: <1%

Tarama modu: logaritma/düzgün, artış/azalma

Sinyal analizatörü:

Minimum entegrasyon süresi: 10mS veya maksimum döngü süresi

En fazla entegrasyon süresi: 106 döngü veya 105S

Ölçüm süresi gecikmesi: 0 ~ 105 saniye

Dc ofset tazminatı:

Otomatik potansiyel telafi aralığı: -10V~+10V

Akım telafi aralığı: -1A~+1A

Bant genişliği ayarlama:

Otomatik veya manuel Ayarlar, toplamda 8 seviye ayarlanabilir

3- Ölçüm ve kontrol yazılımlarının ana işlevleri

Sabit durum polarizasyonu: açık devre potansiyel ölçümü (OCP), sabit potansiyel polarizasyonu (I-t eğri), sabit akım polarizasyonu, dinamik potansiyel taraması (TAFEL eğri),Dinamik akım taraması (DGP), potansiyel tarama adımı;

Geçici kutuplaşma: keyfi sabit potansiyel adım dalgası, keyfi sabit akım adım dalgası, sabit potansiyel adım (VSTEP), sabit akım adım;

Zamanlama analizi: Kronopotensiometri (CP), kronogalvanometri (CA), kronogalvanometri (CC);

Voltammetri: doğrusal süpürme voltammetrisi (LSV) #, doğrusal döngüsel voltammetrisi (CV), aşamalı döngüsel voltammetrisi (SCV) #, kare

Dalga voltametri (SWV) #, diferansiyel darbe voltametri (DPV) #, geleneksel darbe voltametri (NPV) #, geleneksel fark

Bölünmüş Puls Voltmetrisi (DNPV) #, Farklı Puls Akım Algılama (DPA), Çift Farklı Puls Akım Algılama (DDPA),

Üç patlama akım tespit yöntemi (TPA), entegre patlama akım tespit yöntemi (IPAD), AC Voltammetry (ACV)

İkinci harmonik AC voltammetrisi (SHACV), Fourier dönüşümü AC voltammetrisi (FTACV) (# yöntemi fazı içerir)

Çözüm voltometri yöntemi);

AC impedansı: Elektrokimyasal impedans (EIS) ~ frekans taraması, Elektrokimyasal impedans (EIS) ~ zaman taraması, elektrokimyasal impedans (EIS) ~

Potansiyel tarama (Mott-Schottky eğrisi), sabit akım impedans testi;

Şarj ve boşaltma testi: pil şarj ve boşaltma, sabit akım şarj ve boşaltma, sabit potansiyel şarj ve boşaltma, sabit akım aralıklı titrasyonu GITT,sabit potansiyel aralıklı

PITT'in titrasyonu;

Genişletilmiş ölçümler: Elektrokimyasal gürültü (EN), galvanik korozyon ölçümü (ZRA), elektrokimyasal çözüntü/depozisyon, kontrol edilen elektroliz potansiyeli coulomb

Yöntem (BE), çözeltinin direnci ölçümü, döngüsel kutuplaşma eğrisi.
